柔性線路板廠家為您解析回流焊的溫度和速度設置

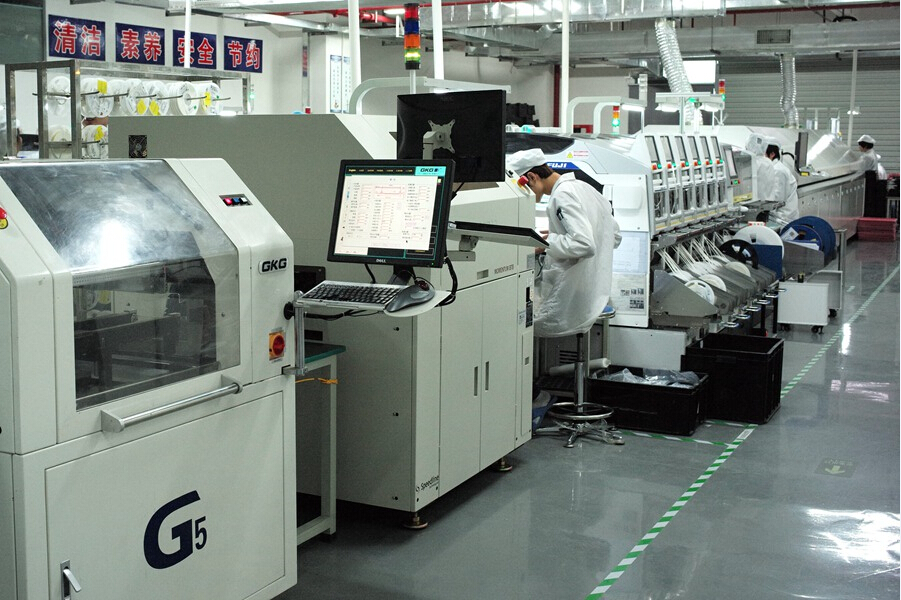

深聯柔性線路板廠有整套的制板和貼片生產設備，每次柔性線路板做好之后會送到SMT線做好貼片后再發貨給到客戶，那么下面就來看下柔性線路板廠家的SMT線在做回流焊時事怎么進行溫度和速度的設置的吧！
1、根據使用焊膏的溫度曲線進行設置。不同合金成分的焊膏有不同的熔點，即使相同合金成分，由于助焊劑成分不同，其活性和活化溫度也不一樣。各種焊膏的溫度曲線是有一些差別的，因此，具體產品的溫度和速度等工藝參數設置首先應滿足焊膏加工廠提供的溫度曲線。
2、根據SMA搭載元器件的密度、元器件的大小，以及有無BGA、CSP等潮敏元器件的特殊要求設置。既保證焊點質量又不損壞元件。3、根據PCB的材料、厚度、是否為多層板、尺寸大小，設定工藝參數，確保不損傷PCB。
4、要根據設備的具體情況，如加熱區的長度、加熱源的材料、回流焊爐的構造和熱傳導方式等因素進行設置。
5、要根據溫度傳感器的實際位置來確定各溫區的設置溫度。
6、應根據排風量的大小進行設置，并定時測量。
7、環境溫度對爐溫也有影響，特別是加熱溫區較短、爐體寬度窄的回流焊爐，爐溫受環境溫度影響較大，因此在回流焊爐進、出口要避免對流風。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
