fpc生產廠家講述軟板啤板技術

文章來源：網絡部作者：李萍查看手機網址

掃一掃！

掃一掃!

人氣：6705發布日期：2015-03-10 08:54【大中小】

FPC是Flexible Printed Circuit的簡稱，又稱軟性線路板、柔性電路板、撓性線路板，簡稱軟板或FPC板，具有配線密度高、重量輕、厚度薄的特點。主要使用在手機、筆記本電腦、PDA、數碼相機、LCM等消費類產品中。Fpc因?yàn)橹亓枯p、厚度薄、板子軟且外形不規范的特點，使得fpc板的成型只能采用激光切割或是啤板的方式。同時因?yàn)閒pc較多的應用于消費類產品中，產品需求大，而激光切割加工速度慢，所以這種成型方式只能在打樣的時候使用，而量產的時候采用啤板的方式來制作。那么就讓fpc生產廠家為您講述軟板啤板技術。

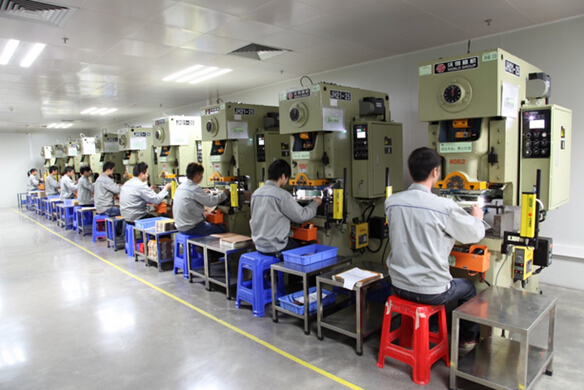

啤機又稱沖壓機，是通過電動機驅動飛輪，并通過離合器，傳動齒輪帶動曲柄連桿機構使滑塊上下運動，帶動拉伸模具對鋼板成型。所謂的雙動就是指壓力機有兩個滑塊，分為內滑塊和外滑塊，內滑塊帶動模具的凸?；虬寄?，外滑塊帶動模具上的壓邊圈，在拉伸時壓邊圈首先動作壓住鋼板邊緣，內滑塊再進行拉伸。下圖為FPC生產廠家員工正在操作啤機。

fpc生產廠家

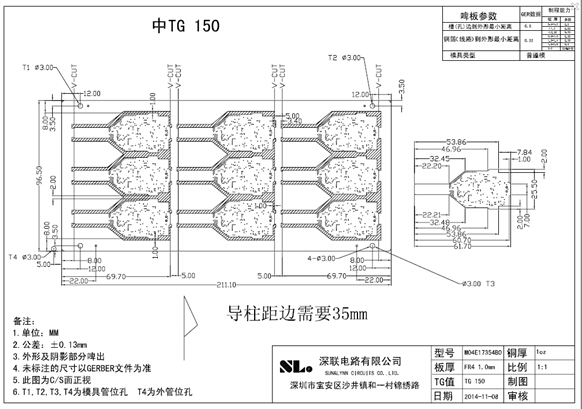

啤板之前，需要根據客戶提供的外形尺寸圖利用CAD軟件畫出啤模圖，如下圖。而啤模圖中需要單pcs的外形和尺寸圖，第一次啤出產品的位置圖再加上一張完整的拼版圖（拼版圖上需備注出模具的定位孔）。在畫定位孔時，需要注意定位孔的防呆，我們需要利用CAD中的旋轉、鏡像、矩陣和移動命令，讓每次使用的定位孔只需有一個孔沒有重疊則可以達到防呆的效果，以防產線員工操作時放錯了位置，導致產品的報廢。

fpc生產廠家
